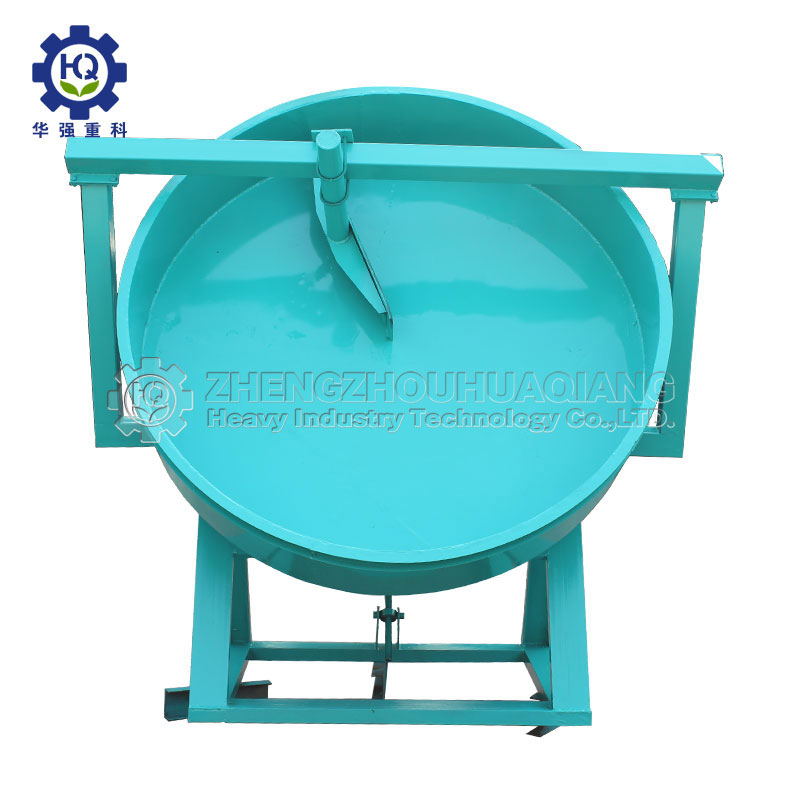

顆粒大小不一，有的大如花生，有的細如粉末——這是圓盤造粒機最常見的煩惱。其實多數均勻度問題不用換設備，按下面三步調試就能解決。
第一步：調傾角，控制停留時間
傾角決定物料在盤內滾多久。范圍一般在40°-55°之間。

    顆粒偏大松散：傾角偏小，物料滾太久。調大1°-2°。

    顆粒偏小細粉多：傾角偏大，物料跑太快。調小1°-2°。

經驗：做2-4mm小顆粒，傾角50°左右；做4-6mm大顆粒，傾角45°左右。每次調完觀察15分鐘。
第二步：調轉速，控制翻滾力度
轉速影響物料拋起高度和翻滾頻率。

    顆粒扁平不圓：轉速太快，甩得太猛。降低10%-15%。

    顆粒松散成粒低：轉速太慢，翻滾無力。提高10%-15%。

    盤邊有物料飛濺：轉速過高，降速。

有變頻器最好，無級調速；沒有的話建議加裝一個。

第三步：調邊板和下料位置
邊板高度和下料點常被忽略，但對均勻度影響很大。

    邊板高度：常規2-5mm顆粒，邊板20-30cm；大顆粒可加到30-40cm。盤底積料推不動說明邊板太高或下料太靠內。

    下料位置：應落在盤面直徑三分之一處（從盤心算）。顆粒偏大，下料點往外移5-10cm；顆粒偏小細粉多，往盤心方向移5-10cm。

驗證與微調

調試后穩定運行30分鐘，取樣過篩（2mm、4mm、6mm）。2-5mm顆粒占比達75%以上算合格。細粉多減小傾角或提高轉速；大顆粒多增大傾角或降低轉速；顆粒形狀不規則優先調轉速和下料點。
別忘了檢查

三步調完還不理想，再看三點：

    含水率：最佳12%-18%，太干不成球，太濕粘盤。

    粘結劑：粘性差的物料加2%-5%膨潤土或淀粉。

    盤面磨損：用兩三年后盤面打滑，需拉毛或更換。

調試遵循“調傾角→調轉速→調邊板/下料”，一次改一個參數，慢慢找到最佳組合。圓盤造粒機調好了，照樣出均勻圓潤的好顆粒。
